El 18 de diciembre de 2013, se completó la reconstrucción de la cascada Vuoksa HPP en la región de Leningrado. En la UHE Lesogorskaya de TGC-1 OJSC se puso en funcionamiento la última de las 8 unidades hidroeléctricas de la Cascada. Las centrales hidroeléctricas de Vuoksa son la mayor fuente de energía en el istmo de Carelia: el lado ruso incluye las centrales de Svetogorsk y Lesogorsk (las otras dos están ubicadas en Finlandia). Hoy, su capacidad ha aumentado a 240 MW.

(Total 23 fotos)

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya

Texto y foto Yurkova Oksana

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 1. La cascada de las centrales hidroeléctricas Vuoksa de TGC-1 OJSC se formó en agosto de 1949 sobre la base de las centrales hidroeléctricas de Svetogorsk y Lesogorsk. A pesar de la confiabilidad y el funcionamiento estable del equipo, era necesario reemplazarlo. Esta central hidroeléctrica fue la única que estuvo incluida en el programa de inversiones prioritarias de TGC-1 hasta 2016. El proyecto de reconstrucción incluyó el reemplazo completo de todas las unidades hidroeléctricas con un aumento de la capacidad instalada y la automatización de las estaciones.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 2. Lesogorskaya HPP (nombre histórico - Rouhiala HPP) con una capacidad instalada de 92 MW se construyó en el río Vuoksa en 1934–1937. En 1940, ingresó al sistema de energía Lenenergo, desde 1949 - HPP-10 de la Vuoksa HPP Cascade. La HPP suministra electricidad al sistema energético unificado de Rusia como parte de la generación de OAO TGC-1, así como al territorio de Finlandia.

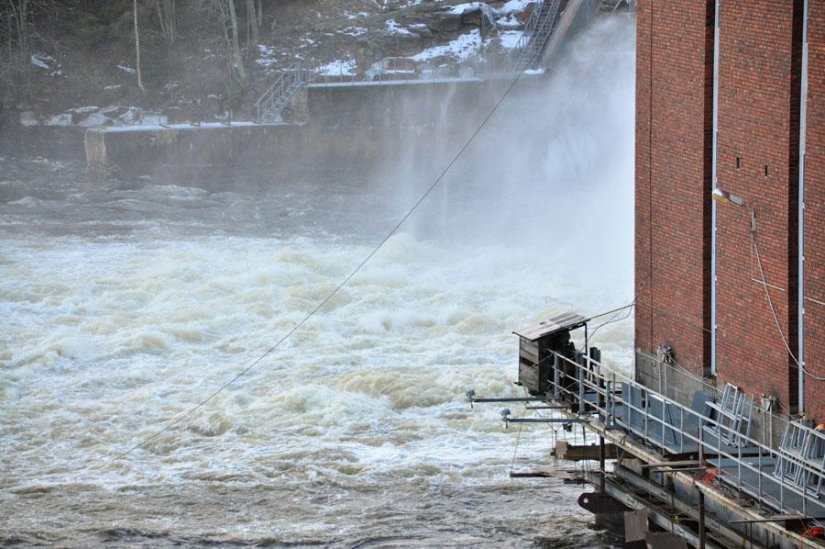

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 3. La longitud del medio camino, en cuya base hay una roca, es de 151 my la altura del aliviadero es de 13 metros. En marzo de 1937 se puso en funcionamiento la primera de las cuatro unidades hidráulicas de la UHE Rouhiala y en diciembre de 1937 la central ya estaba funcionando a pleno rendimiento.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 4.

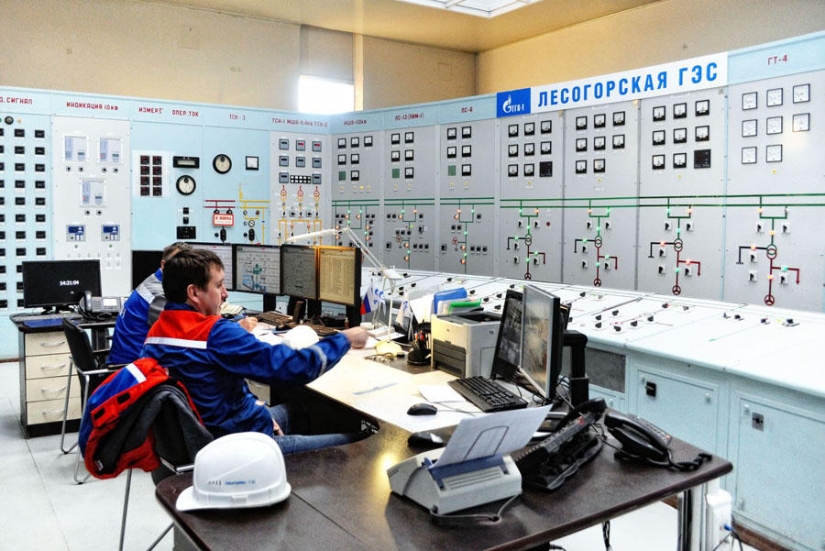

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 5. Panel de control principal de la estación. Desde aquí viene todo el control de la estación: arrancar y parar las unidades, conectar y desconectar líneas. Aquí está el circuito eléctrico principal de la estación. Desde el lugar de trabajo, el supervisor de turno recoge la carga de las unidades, ve la potencia, la temperatura, el estado de vibración.

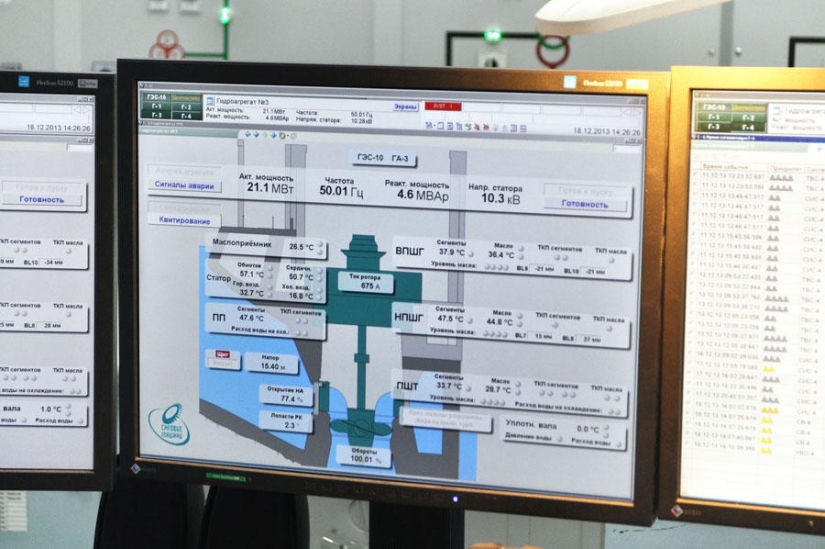

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 6. Todos los procesos son visibles en los monitores en tiempo real.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 7. Después de la reconstrucción, un clic es suficiente para poner en marcha la unidad hidráulica o cambiar sus parámetros de funcionamiento. Se instaló un sistema de control de estación totalmente automatizado basado en controladores Metso DNA.

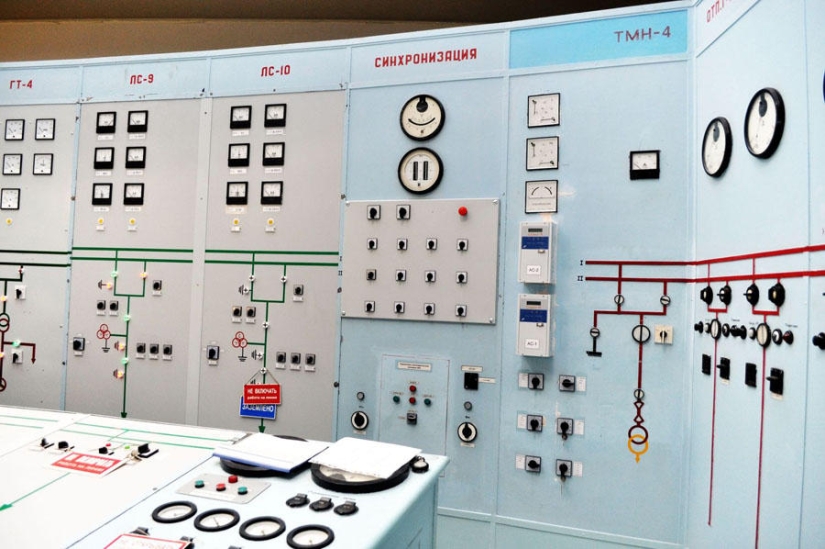

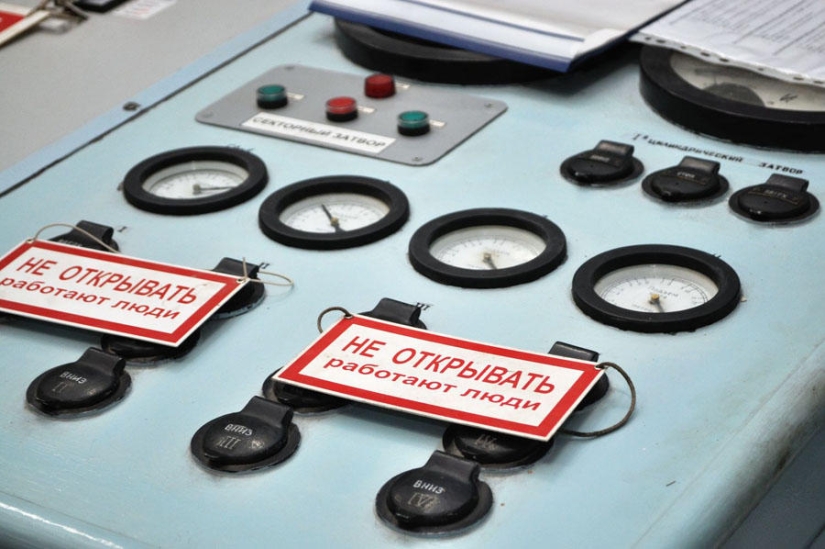

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 8. A pesar de que algunos de los paneles son antiguos, el relleno es todo moderno.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 9. Sala de máquinas. Se cuenta con 4 unidades, equipos auxiliares, sistemas de control, excitación, regulación y protección. Durante la reconstrucción de la Cascada de las UHE Vuoksa, se utilizaron turbinas fabricadas por la Planta Metalúrgica de Leningrado y generadores de la planta Elektrosila.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 10. Así lucía la sala de máquinas antes de la reconstrucción.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 11. Aparamenta cerrada. La potencia del dispositivo es de 110 kV. Desde aquí, la energía va al sistema energético unificado de Rusia y a los vecinos de Finlandia en la región de Imatra. En el proceso de reconstrucción, se reemplazó todo el equipo, desde divisores hasta interruptores.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 12. Así lucía ZRU antes de la reconstrucción. Antes de la reconstrucción, aquí se instalaron equipos de 1937, pero ya no cumplían con los estándares modernos, además, ya no se producían repuestos.

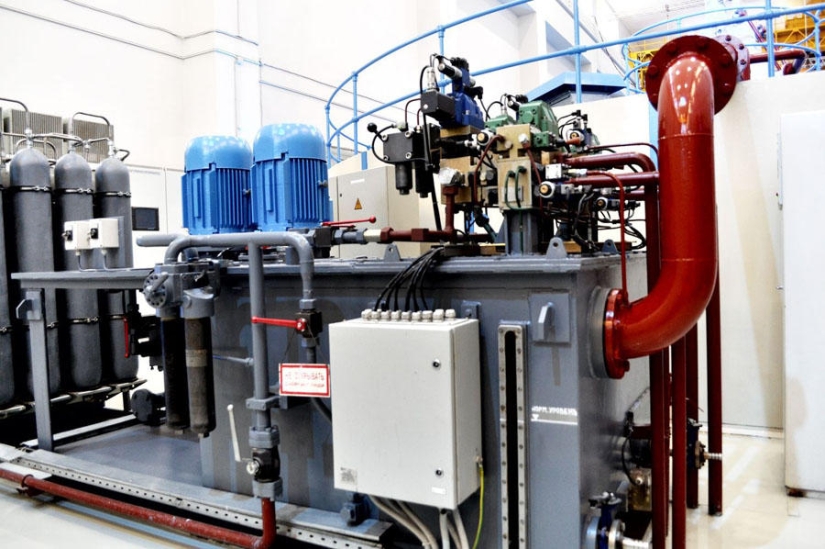

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 13. Turbina. En la sala de máquinas hay un sistema de control de turbinas: acumuladores neumohidráulicos con aceite y nitrógeno.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 14. Debido a la compresión de nitrógeno bajo una presión de 12 megapascales, se obtiene energía potencial, que se transfiere al aceite durante la operación, y se controlan las paletas guía y las palas del impulsor. Como resultado, el flujo de agua que ingresa a la turbina cambia y la potencia cambia. Antes de la reconstrucción, la presión en el sistema de control era de solo 2 megapascales y se usaba un mayor volumen de aceite en el sistema de control.

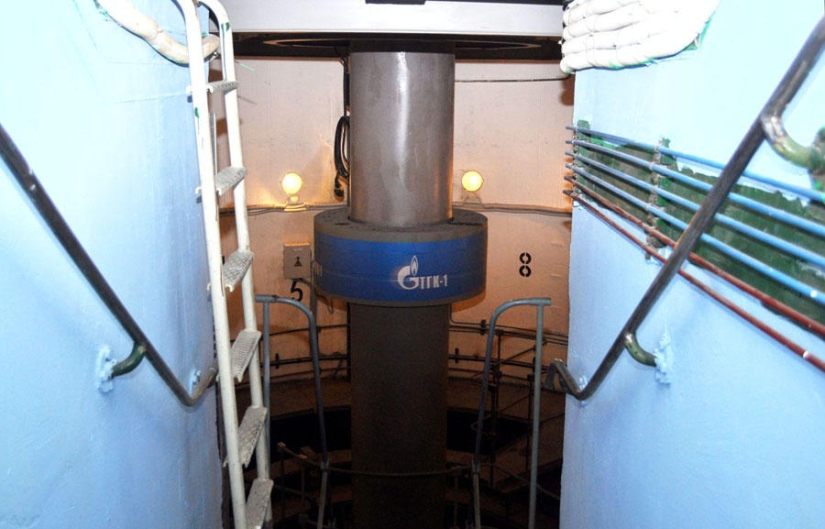

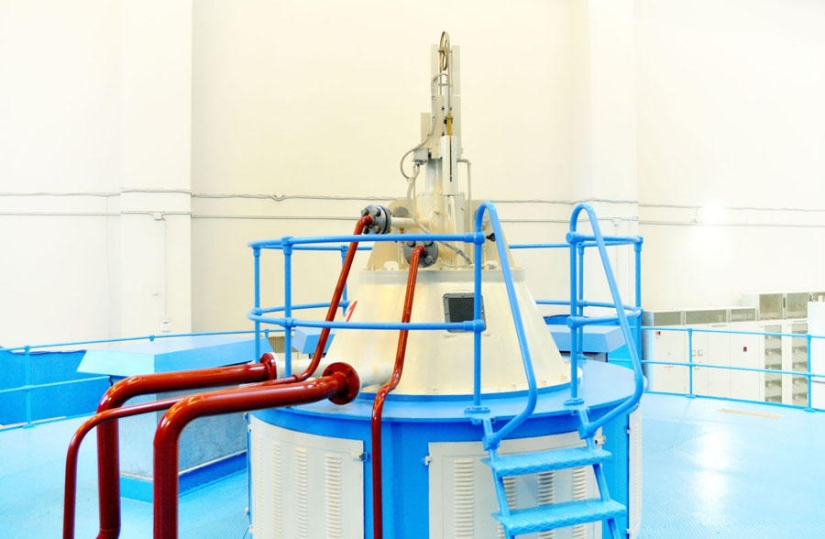

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 15. Eje de turbina y eje de generador. Todo lo que ves desde arriba es solo la punta del iceberg. Todo el mecanismo principal para obtener energía se encuentra en el "cráter" profundo.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 16. El nuevo diseño de la instalación de los equipos permitió ubicar las unidades en estructuras de edificios existentes manteniendo las dimensiones de las unidades hidráulicas.

El impulsor gira debajo de la cubierta de la turbina. A continuación, debido al flujo de agua, la energía se transfiere al impulsor y se alimenta al generador. Para aumentar la potencia de la unidad en más del 30%, el número de palas de la turbina se incrementó de 4 a 5, además, un mecanismo especial le permite girar las palas y cambiar el flujo de agua. El diseño moderno de la turbina elimina por completo la posibilidad de que el aceite técnico ingrese al río Vuoksa.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 17. Pala de turbina de los años 30 para entender el tamaño.

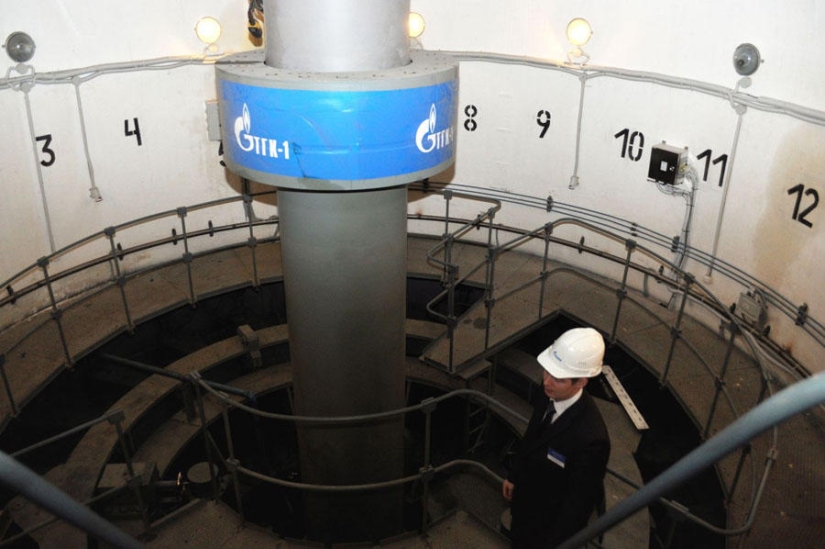

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 18. No se sienten vibraciones cerca de la unidad hidráulica. El caso es que está completamente controlado por el sistema de control de vibraciones de Bently Nevada, que transmite la lectura al panel de control principal en tiempo real. Cualquier desviación de los parámetros de vibración hará que el generador se detenga.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 19. Andrey Filippov, Director General de OAO TGC-1, y Andrey Gavrilov, Presidente del Comité para el Complejo de Combustible y Energía de la Región de Leningrado, realizaron la puesta en marcha ceremonial de la cuarta unidad de la CH Svetogorskaya.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 20. En tiempo real, fue posible observar cómo la unidad acelera y gana la potencia de trabajo necesaria.

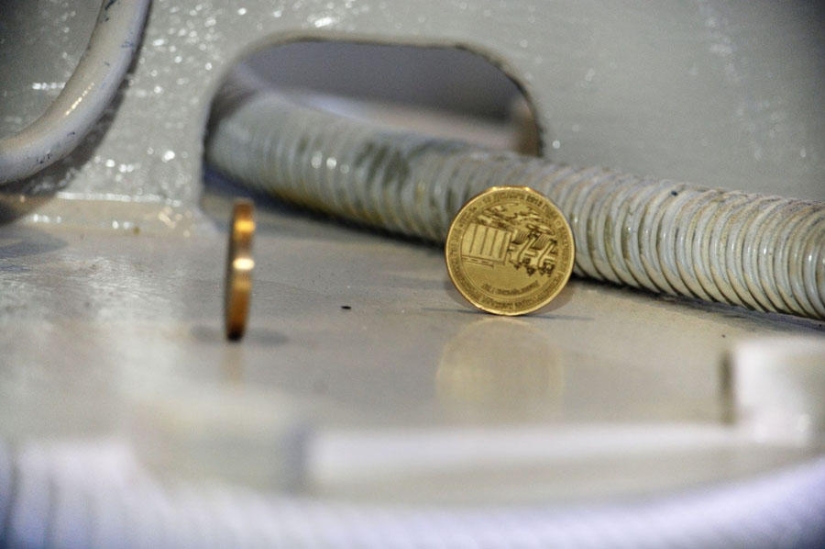

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 21. En confirmación de que la unidad hidráulica está funcionando bien, se colocaron monedas en su tapa con un borde. Permanecieron así hasta que todos los participantes e invitados de la ceremonia abandonaron la sala de máquinas.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 22. En una fiesta en la ciudad de Svetogorsk, la pala de la última unidad hidroeléctrica desmantelada, fabricada en la década de 1930 y que funcionó durante más de 80 años, se instaló en un monumento dedicado a la reconstrucción de la cascada Vuoksinsky HPP. Fue inaugurado en julio de 2010 y se completó junto con la modernización de las estaciones de la cascada. Dos veces al año, el día del lanzamiento de las nuevas unidades, se colocaban sobre el monumento las palas de las turbinas sustituidas. Así, hoy se presenta la historia de las ocho máquinas reconstruidas.

Lanzamiento de una unidad hidráulica en la CH Lesogorskaya 23. Cabe señalar que el proyecto de reconstrucción de la Cascada Vuoksa CH es único, ya que las unidades hidroeléctricas fueron reemplazadas sin detener la operación de las estaciones y con la preservación de edificios históricos. La instalación de nuevos equipos se llevó a cabo sin la reestructuración de las estructuras hidráulicas.
