Cómo no hacer un maldito fuego: un programa educativo detallado y comprensible sobre los cables de extensión

Un cable de extensión eléctrico es una cosa simple, que se encuentra en cada casa, garaje, dormitorio y, a menudo, la actitud hacia él es frívola. A veces termina mal.

La tecnología Picaboo.el usuario de spiritus describió en detalle cómo elegir y usar los cables de extensión correctamente para no iniciar un incendio.

La sección transversal del cable (el área de la sección transversal del núcleo conductor del cable, medida en milímetros cuadrados), es como el diámetro de una tubería de agua, cuantos más grifos cortemos en la tubería, mayor será el diámetro necesario para garantizar una cabeza aceptable para todos.

Si hay muchos consumidores, pero son de bajo consumo y consumen un goteo fino (por ejemplo, cargadores de teléfonos), entonces puede haber muchos de ellos en una tubería delgada, y no hay problema. Pero si el consumidor es poderoso (por ejemplo, un hervidor eléctrico), entonces puede resultar que solo uno de esos consumidores pueda colocarse en la tubería.

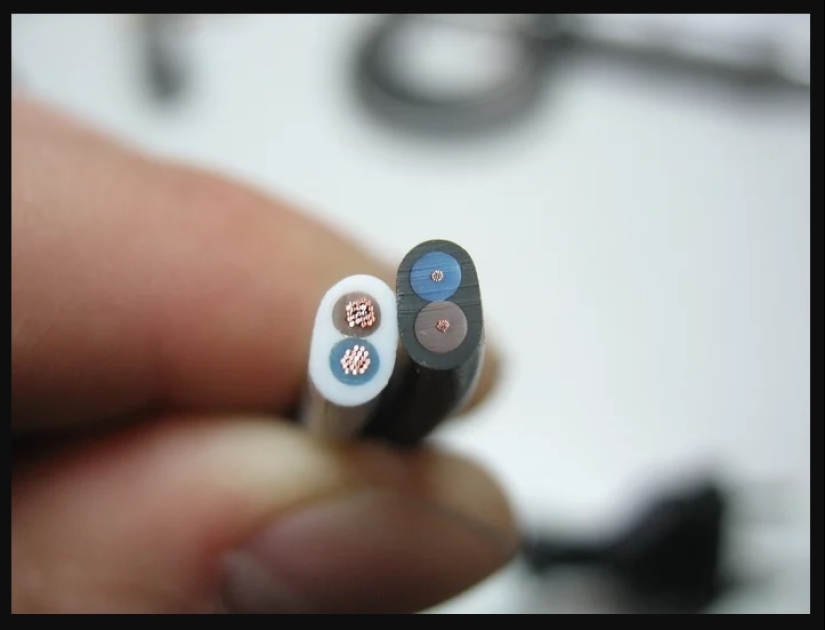

Los cables de extensión están hechos de cables estándar, por lo tanto, posibles secciones transversales de alambre de 0,5 sq.mm, 0,75 sq.mm, 1,0 sq.mm, 1,5 sq.mm, 2,5 sq.mm. La sección transversal del cable se indica en el propio cable durante la producción. Dado que el núcleo conductor del cable está hecho de cobre caro, el precio de un cable de extensión con una sección transversal de 2,5 mm2 puede ser varias veces más alto que el mismo, pero con una sección transversal del cable de 0,5 mm2. Y esto siempre que el fabricante no subestimara la sección transversal (por ejemplo, en lugar de 1,5, en realidad hizo 1,3 mm2).

La sección transversal se selecciona en función de la carga de trabajo, aquí están los valores mínimos de sección transversal de GOST R 51539-99:

Cuanto mayor sea la sección transversal, mejor. Mi recomendación es nunca comprar cables de extensión con una sección transversal de menos de 1,5 mm2. Y la razón es que siempre habrá alguien (vecino, hijo, abuelo, etc.) que intentarán encender el primer dispositivo en el primer cable de extensión. Y si este dispositivo resulta ser un calentador que se incluirá en el cable de extensión de 0,5 mm2, que compró solo para alimentar la lámpara de mesa, entonces habrá problemas.

Desafortunadamente, los cables de extensión con una sección transversal de más de 1,5 mm2 son raros, son caros, por lo que es más rentable simplemente comprar una bobina de cable, un enchufe, un bloque de enchufe y hacer una extensión usted mismo. El diámetro exterior del cable a menudo (pero no siempre) indica una sección transversal. Si un cable delgado va al bloque de enchufes, entonces no debe incluir algo poderoso en él.

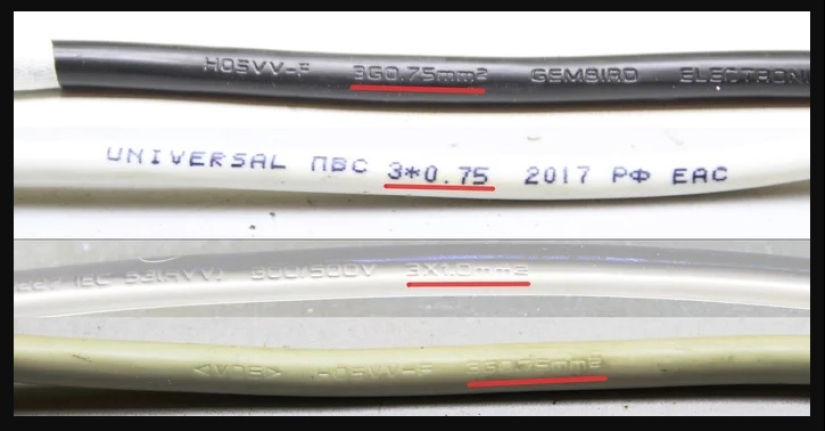

El cable de extensión puede tener dos o tres conductores vivos. Fase (L, marrón), Cero (N, azul) y Tierra (PE, amarillo-verde). El número de núcleos se indica en la marca antes de la sección transversal, por ejemplo, 2x0, 75 o 3x0, 75. Recomiendo elegir siempre uno que tenga tres núcleos, es decir, el cable de extensión tiene un conductor de conexión a tierra, incluso si no hay conexión a tierra en los enchufes de casa, nunca se sabe qué tipo de fiesta necesitará un cable de extensión.

Los extensores van desde cortos (0,5 m) hasta largos (>50 m). Si los primeros a menudo funcionan simplemente como divisores, los segundos se utilizan en la construcción, en el país, durante reparaciones, etc. Durante el funcionamiento, el cable se calienta a partir de la corriente que fluye a través del cable de extensión. Y cuanto más pequeña sea la sección transversal del cable, más fuerte será el calentamiento (se considera admisible calentar el núcleo durante el funcionamiento a +65 C (PUE 1.3.10), pero mi opinión personal es que si el cable está caliente, la sección transversal no es suficiente).

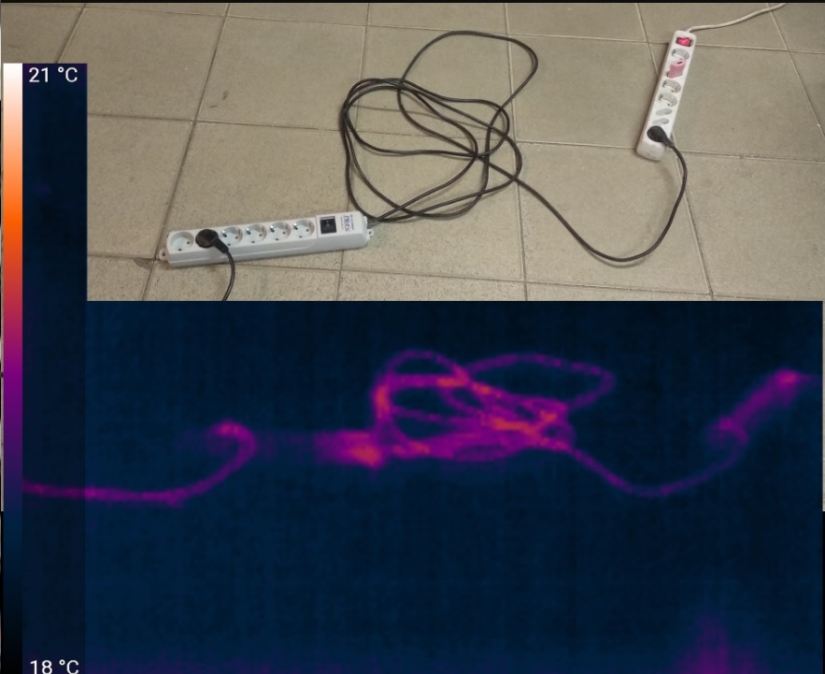

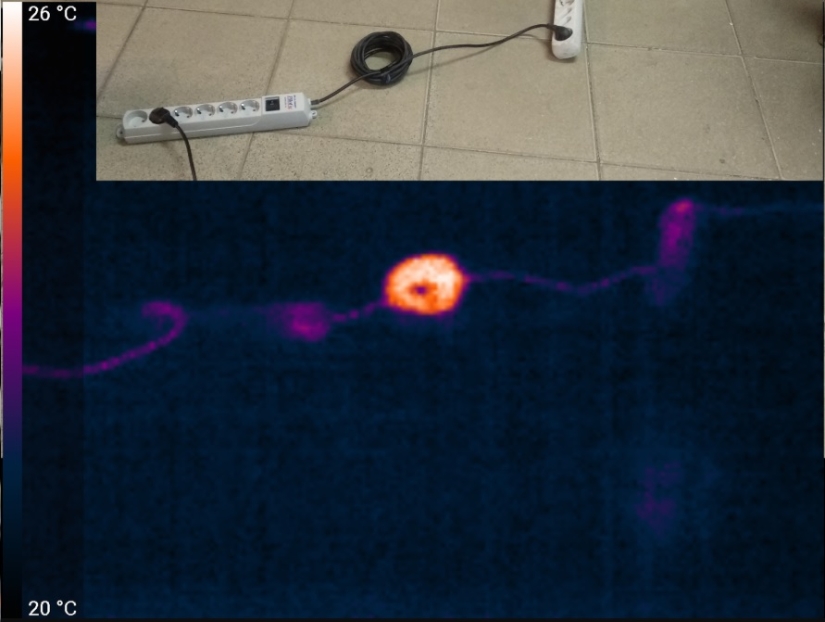

Si el cable está tendido libremente en el suelo, entonces el calor se elimina bien y no se produce sobrecalentamiento. Pero si el cable se enrolla en una bahía, entonces las bobinas se calientan entre sí, solo las capas externas se enfrían bien, por lo que el calentamiento puede ser tan fuerte que el aislamiento comenzará a derretirse, con un cortocircuito después.

Cuando se trabaja a máxima potencia(soldadora, hervidor eléctrico, estufa eléctrica, horno microondas con parrilla, etc.), desenrolle siempre el cable de extensión.

La vida útil de los cables suele ser alta, si el aislamiento del cable no está dañado, no tiene grietas, los ratones no lo comieron, los tacones no lo pisotearon, el sol no se horneó, entonces el cable definitivamente durará 10 años. Pero el bloque de enchufes, en el que los enchufes de los aparatos eléctricos se encendían y apagaban constantemente, puede fallar en uno o dos años. Por lo tanto, si compró un cable de extensión caro con un buen cable grueso de gran sección transversal, puede comprar un nuevo bloque de zócalo y reparar el cable de extensión. Preste mucha atención al bloque de enchufe, si hay rastros de fusión, oscurecimiento, sonidos extraños de crujido, calentamiento, es hora de reemplazarlo.

Vale la pena pensar en el material de aislamiento si trabaja en el frío o a altas temperaturas. el 99% de los cables están hechos con aislamiento de su PVC plastificado: este polímero es flexible, no conduce la corriente y no admite la amortiguación de gorenje (que probablemente sea la más importante para el cable). Pero en el frío, el PVC se vuelve marrón, se podía sentir usando auriculares en invierno. No solo es un cable de este tipo incómodo de manejar, por lo que el aislamiento puede literalmente romperse en el frío. En el calor (a temperaturas superiores a 80 C, por ejemplo en una sala de vapor), el PVC, por el contrario, se vuelve demasiado blando.

Para trabajar en el frío, en el calor, se producen cables de extensión con un cable aislado de goma. Son, por supuesto, más caros.

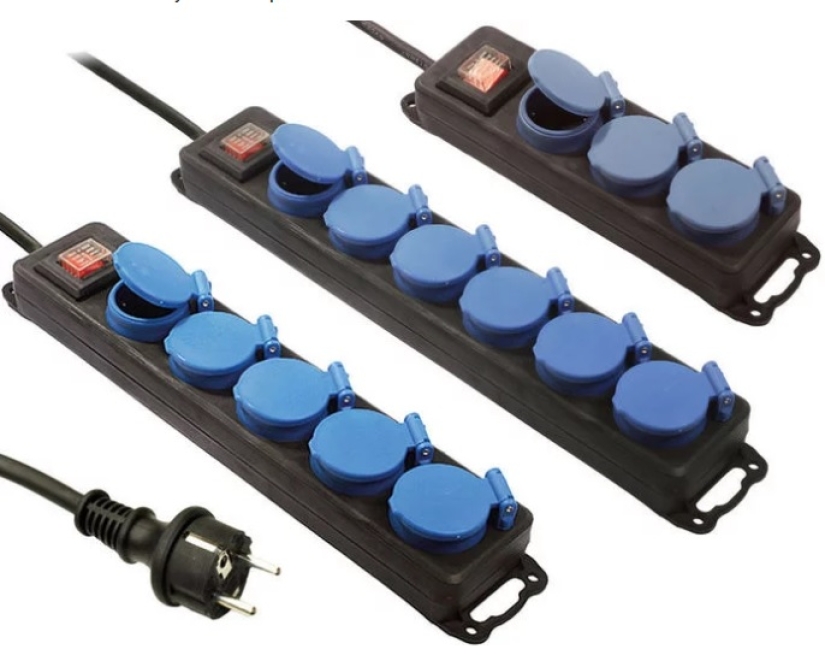

Para el trabajo en una obra de construcción, en el campo, en la carretera, donde quiera que entre humedad o polvo, un cable de extensión con protección contra la humedad no hará daño. Tal protección protege bien de salpicaduras accidentales, pero definitivamente no vale la pena enviar un bloque de enchufes para nadar en un charco.

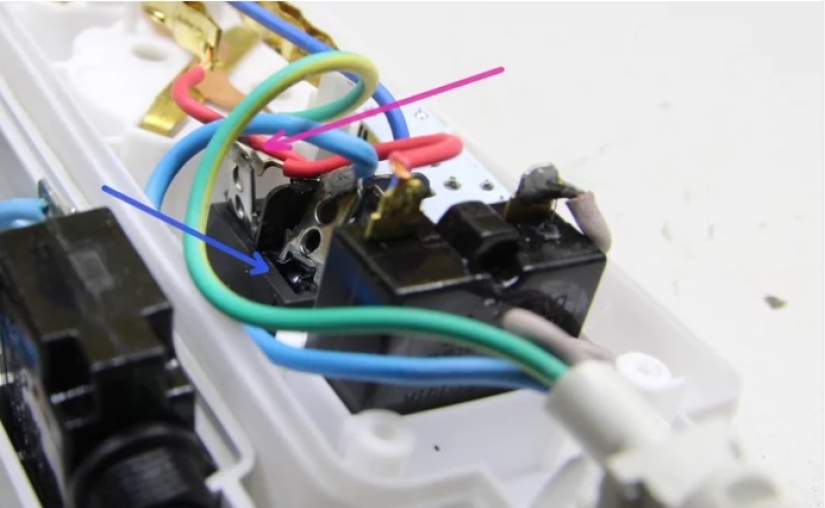

Para mayor comodidad, el fabricante puede agregar un interruptor. Es conveniente cuando un bloque de enchufes de este tipo está sobre la mesa: se va y con un solo clic apaga todos los electrodomésticos. Pero el interruptor es un grupo de contacto adicional que puede fallar, especialmente si el proveedor ha deslizado un lote de interruptores de baja calidad al fabricante. Reparar regularmente un cable de extensión defectuoso se reduce a reemplazar el interruptor fundido. Por lo tanto, si no planea usar el interruptor, es mejor sin él.

Además, el fabricante puede agregar un pequeño fusible automático que funcionará cuando se exceda la corriente. Dado que dicha protección se basa en una placa bimetálica, la protección es muy lenta, cuando un cortocircuito generalmente se desencadena por un interruptor automático en el panel eléctrico. Teóricamente, un interruptor de este tipo debería funcionar durante una operación prolongada con un ligero exceso de corriente, pero en mi humilde opinión, si la sección transversal del cable de extensión es comparable a la sección transversal del cable en la pared y permite la operación a la corriente máxima para el enchufe, entonces el disyuntor en el escudo proporciona protección.

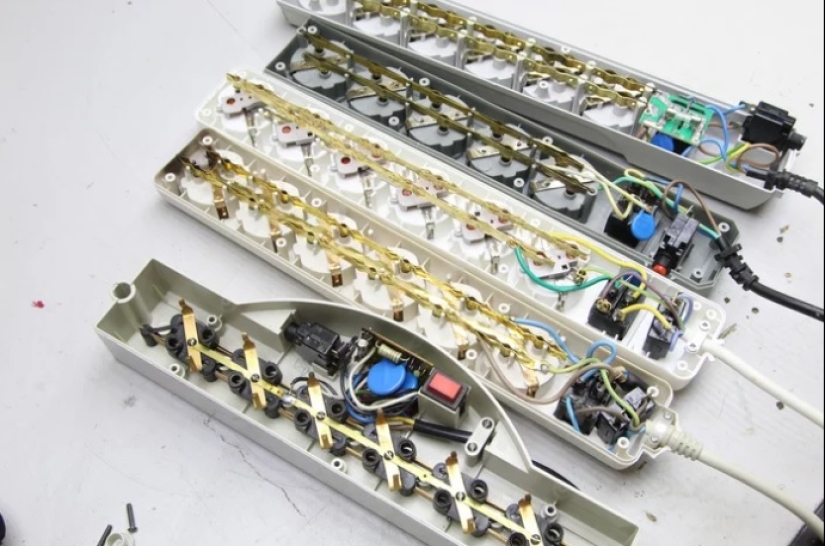

Un cable de extensión se llama filtro de red, en el bloque de enchufe del que hay un cierto nodo que se puede llamar filtro. Puede ser solo un varistor (una arandela azul con dos terminales, a menudo confundida con un condensador), o un filtro completo con estranguladores, varistores, supresores e incluso pararrayos. La necesidad de un filtro es un tema controvertido, cualquier fuente de alimentación conmutada generalmente contiene un filtro similar. Si no vive en una casa de campo o en un pueblo con largas líneas aéreas,no es necesario comprar ni pagar de más un filtro de red. En la foto, "filtros" de red. Solo pilot-s en la foto de arriba y vektor solo en la parte inferior tiene algo cuerdo. Para el resto, el "filtro" se reduce a un solo varistor.

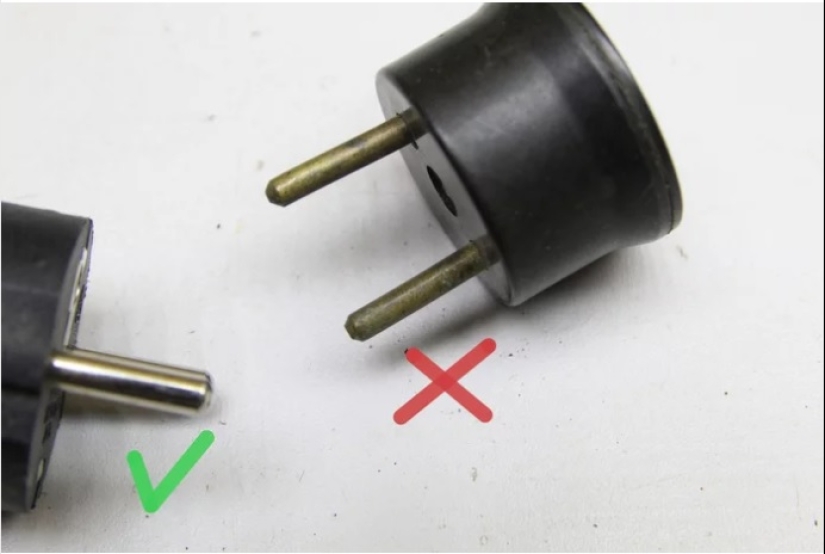

Aunque hicieron muchas cosas con un enorme margen de seguridad, también hubo fallas sistemáticas. Uno de ellos es la falta de recubrimiento galvánico en los contactos para proteger contra la corrosión. Y un hermoso enchufe con contactos de latón se vuelve negro con el tiempo. Un enchufe de este tipo proporciona una gran resistencia de contacto, por lo que se calienta con todas las consecuencias concomitantes. Por lo tanto, eche un vistazo más de cerca, tal vez sea hora de cortar el tenedor del refrigerador en la casa de campo, y poner uno nuevo.

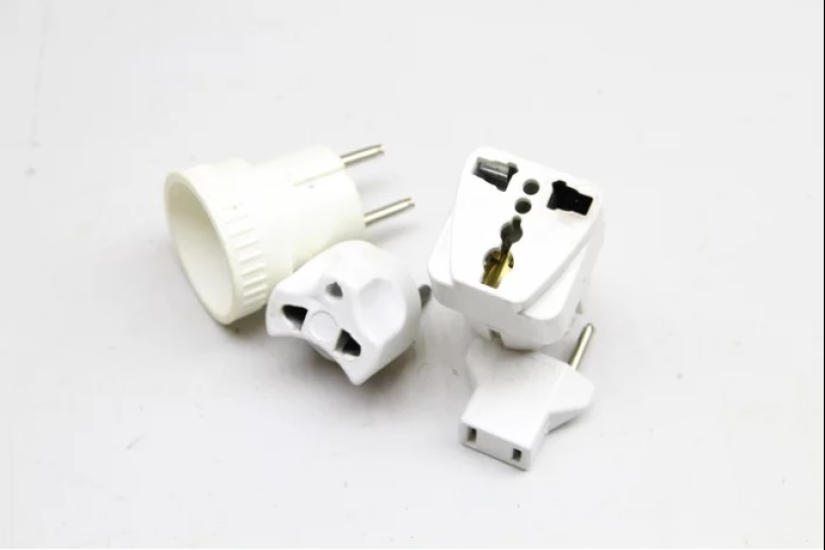

Se utilizan si el equipo tiene un enchufe de un estándar diferente (por ejemplo, un dispositivo para el mercado nacional Chino). Por lo general, tales adaptadores son de mala calidad, y los contactos simplemente se enderezan y no se activan. Si enciende algo un poco más potente que cargar desde un teléfono celular en un adaptador de este tipo, tarde o temprano sentirá el olor a quemado. Corte los enchufes incorrectos de los electrodomésticos y pegue los estándar, se venden en cualquier ferretería y tienda de construcción.
